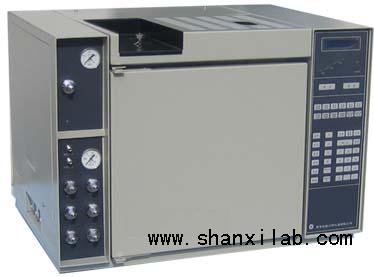

天燃气分析专用气相色谱仪

     《GB 10410.2－89 天然气常量组分气相色谱分析法》提供了适用于城市燃气用天然气中：N₂、CH₄、C₂H₆、CO₂、C₃H₈、iC₄H₁₀、nC₄H₁₀、iC₅H₁₂、nC₅H₁₂等组分含量的分析方法，采用了双气路系统，双气体六通阀进样，热导检测器（TCD）检测；当O₂含量＜0.2%时，采用2根填充色谱柱：第一根是硅油DC－200，第二根为407有机载体或GDX－104；当O₂含量＞0.2%时，采用另外2根填充色谱柱：第一根是DBP－ODPN混合固定液，第二根为5A或13X分子筛。

    《GB/T 13610－92 天然气的组成分析　气相色谱法》提供了适用于天然气中：He、H₂、O₂、N₂、CH₄、C₂H₆、CO₂、C₃H₈、iC₄H₁₀、nC₄H₁₀、iC₅H₁₂、nC₅H₁₂、C₆⁰＋等组分含量的分析方法，是一种基于多柱多阀组合技术的多维气相色谱分析方法，采用2只热导检测器（TCD）检测，1只十通阀2只六通阀组合3根填充色谱柱：第一根是3米长角鲨烷，第二根为2米长Porapak N，第三根为2米长5A分子筛，在nC₅H₁₂出峰后十通阀反吹，其后的烃类组分以一个混合峰C₆⁰＋出峰。

    天然气分析专用气相色谱仪在继承两种国标分析方法的基础上进行了技术创新，采用热导（TCD）和氢火焰离子化（FID）双检测器检测：十通阀进样双柱分离热导检测器系统分析He、H₂、O₂、N₂、CH₄、C₂H₆、CO₂、H₂S八个组分，六通阀进样毛细管柱分离氢火焰离子化检测器系统分析C₁～C₁₂烃类组分，从而使该仪器具备了对各种天然气进行全分析的能力。同时可配备天然气分析的专用双通道色谱工作站，可以计算天然气热值、华白数、相对密度、压缩因子等技术参数。

☆　适用范围

    适用于天然气开采、天然气处理及加工、天然气燃烧热值评定、城市燃气用天然气中：He、H₂、O₂、N₂、CH₄、C₂H₆、CO₂、H₂S、C₃H₈、iC₄H₁₀、nC₄H₁₀、iC₅H₁₂、nC₅H₁₂及C₆～C₁₂烃类组分的全分析，检测浓度范围：0.01%～100%（体积分数）。由于FID检测灵敏度高，对于烃类组分最低可测至PPm级别。



☆　性能特点

◆ 以国产最新一代高性能、高稳定性气相色谱仪为基础，运行可靠稳定。

◆ 适用范围广，可用于各种类型天然气的全组分分析。

◆ 可同时测定H₂S组分含量，烃类组分最低可测至PPm级浓度。

◆ 采用多维色谱系统，一只平面六通阀，一只十通阀，二根填充柱及一根大孔径毛细柱分离。

◆ 进样方式：手动十通阀和六通阀进样，两阀相互串联即可同时进样也可单独进样。

◆ 两个检测器信号通道，热导系统信号和氢火焰系统信号相互独立，即可同时使用也可单独使用。

◆ 配有4/8升铝瓶装多组份标准混合气以及耐H₂S腐蚀的不锈钢取样阀，方便分析检测。

◆ 双通道色谱工作站，支持Windows XP操作系统，色谱分析谱图储存、数据处理、报告打印随心所欲。

◆ 可配套天然气分析专用色谱工作站，可以计算天然气热值、华白数、相对密度、压缩因子等技术参数。



☆ 技术指标

◆ 温度控制：室温＋7℃～400℃

◆ TCD灵敏度：S≥10000mV.ml/mg

◆ FID检测限：≤5×10^-12g/s(正十六烷)





  仪器配置方案：

产品名称		规格及说明	数量	备注
气相色谱仪		FID、TCD、毛细管进样系统、填充柱进样系统、三阶程序升温、智能后开门	1台
色谱工作站		（电脑、打印机自配）	1台
填充色谱柱			2根
毛细管色谱柱			1根
氮氢空发生器			1台
六通进样阀			1只
十通进样阀			1只
