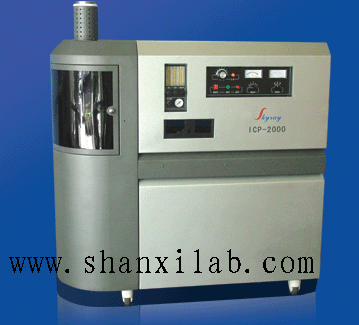

电感耦合等离子体发射光谱仪

 产品说明、技术参数及配置

应用领域:

石油化工
矿石分析
金属冶炼
地质研究
药品安全
实验研究
环境检测
食品安全



电感耦合等离子体发射光谱仪的主要特点：
多元素同时测定,测铅仪
检出限低：可以达到0.1－10ppb，甚至更低
分析的浓度动态线性范围宽，可达5－6个数量级
化学干扰少，准确高， RSD≤2％
分析速度快，分析成本低

射频发生器技术指标：
1. 电路类型：电感反馈式自激振荡电路，同轴电缆输出，匹配调谐，功率反馈闭环自动控制。
2. 工作频率：40MHz±0.05％
3. 频率稳定性：＜0.1%
4. 输出功率：800W—1200W
5. 输出功率稳定性：＜0.3%
6. 电磁场泄漏辐射强度：距机箱30cm处电场强度E：＜2V/m

进样装置技术指标：
输出工作线圈内径25mm，3匝
矩管：三同心型，外径20mm的石英矩管
同轴型喷雾器外径6mm
双筒形雾室外径34mm
氩气流量计规格和载气压力表规格：
等离子气流量计（100-1000）L/h (1.6-16L/min)
辅助气流量计（10-100）L/h (0.16-1.66L/min)
载气流量计（10-100）L/h (0.16-1.66L/min)
载气稳压阀（0-0.4MPa）
冷却水：水温：15-25℃ 流量>5L/min 水压>0.1MPa 电阻率>1MΩ
进样部分
同轴型雾化器、双筒及旋流的雾室、高盐与传统型的矩管，自由优化组合适应各种样品测定的进样要求。同时，此进样装置清洗容易，更换、安装方便；采用双通道10滚轮的蠕动泵，一通道用于进样，使得进样更加均匀、稳定：另一通道用于废液排出，使废液的涌动对进样的影响降至最低，蠕动泵采用独立控制，数码显示，使操作清晰、简单明了。

自动控温冷却水装置
射频发生器与等离子体负载线圈，都需采用循环冷却水散热。ICP-2000型光谱仪是采用本公司生产的AC-2500型自动控温冷却水器。该装置制冷效果好，制冷能力强。控温范围宽及噪音低的特点。



分光器部分
本分光器为水平非对称式光路设计，缩小了分光器主体的宽度，减少杂散光的干扰。采用长焦距、大面积光栅，增大分光器的相对孔径，提高了灵敏度。同时选用特殊的金属材料，精细研磨成的固定型狭缝，保障了测量的精度。
精密、稳定的光栅驱动装置采用性能可靠外国进口步进电机，精密机械传动装置，使其系统传动的稳定性、重复性好。小模数的蜗轮蜗杆直接驱动光栅转动，保证转动精度高，积累误差小。同时采用分光器恒温装置：32℃±1℃使之稳定性都达到最佳状态。

分光器技术指标
1． 光路： Czerny-Turner
2． 焦距： 1000 mm
3． 光栅规格： 离子刻蚀全息光栅，刻线密度3600线/mm，刻线面积（80×110） mm
(可选用刻线密度2400线/mm，刻线面积：80×110mm)
4． 线色散率倒数：0.26nm/mm
5．分辨率： ≤ 0.008nm
6. 扫描波长范围：
3600线/mm扫描波长范围：195—500 nm
2400线/mm扫描波长范围：195—800 nm
7． 步进电机驱动最小步距: 0.0006 nm
8． 出射、入射狭缝：20μm
9. 反射镜规格： （78×105×16）mm
10． 透镜φ30，1：1成像
11． 分光器恒温装置：32℃±1℃
光电转换装置
1. 光电倍增管规格：R212UH或R928
2. 光电倍增管负高压：200-1000V 稳定性<0.05％
3. 光电倍增管电流测量范围：1nA~100μA
4. 信号采集为v/F交换：1mV对应100Hz

计算机系统配置
主机：品牌系列 内存512MB，硬盘80GB
显示器：17英寸液晶
打印机：Panasonic KX-P1121 24针打印机
