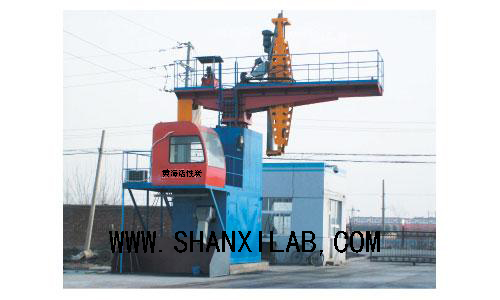

悬臂汽车采制样装置

工作流程
   被采样的车辆停稳后，通过程序启动液压执行机构，控制螺旋采样头全断面切入煤堆，可任意选点，采取样品；当采完点后，螺旋采样头升起，移动到接收料斗上，螺旋采样头上的料门打开，样品被放出；直接送入初级皮带给料机，初级皮带给料机将物料送入碎煤机，碎煤机将物料破碎到所要求的粒度，物料流入二次皮带给料机，进行缩分。缩分后的样品进入样品收集器，多余的物料通过余料返回设备将物料送回指定地点。

设备组成
   CY-Q型汽车采制样装置，主要是由螺旋采样头、液压执行机构、接收料斗、初级皮带给料机、破碎机、二次皮带给料机、缩分器、样品收集器、余料返回设备、液压站、电气控制系统等组成。

系统特点
  ★采样对象：煤、矿石、石灰石等颗粒状物料。
  ★实现快捷、可靠的采样，采样量可调。
  ★液压系统操纵方便、安全可靠、维护量低。
  ★单点采样时间≤60秒。
  ★安装方便，安全可靠，设备易于维护。
  ★采用PLC控制，自动化程序高。
